เครื่องเจาะหินแบบหมุนเป็นอุปกรณ์ที่ทรงพลังและจำเป็นในอุตสาหกรรมเหมืองแร่ การก่อสร้าง และเหมืองหิน ในฐานะซัพพลายเออร์เครื่องเจาะหินชั้นนำ ฉันมักถูกถามเกี่ยวกับหลักการทำงานของเครื่องจักรที่โดดเด่นเหล่านี้ ในบล็อกโพสต์นี้ ฉันจะเจาะลึกการทำงานภายในของเครื่องเจาะหินโรตารี โดยอธิบายวิธีการทำงานของเครื่องเจาะหินและส่วนประกอบสำคัญที่เกี่ยวข้อง
แนวคิดพื้นฐานของการขุดเจาะหินโรตารี
ที่แกนกลางของกระบวนการ การขุดเจาะหินโรตารีเกี่ยวข้องกับการใช้แรงหมุนและแรงกดตามแนวแกนร่วมกันกับสว่านเพื่อเจาะทะลุการก่อตัวของหินแข็ง ดอกสว่านซึ่งโดยทั่วไปทำจากวัสดุที่มีความแข็งแรงสูง เช่น ทังสเตนคาร์ไบด์ จะตัดเข้าไปในหินขณะหมุน แรงดันตามแนวแกนช่วยให้ดอกสว่านสัมผัสกับพื้นผิวหินและเพิ่มประสิทธิภาพการตัด
ส่วนประกอบสำคัญของเครื่องเจาะหินโรตารี
- ดอกสว่าน: ดอกสว่านเป็นส่วนที่สำคัญที่สุดของเครื่องเจาะหินโรตารี มีหลายรูปทรงและขนาด ขึ้นอยู่กับประเภทของหินและการใช้งานเจาะ ตัวอย่างเช่น ในซอฟต์ร็อค อาจใช้การออกแบบดอกสว่านที่ดุดันมากขึ้น ในขณะที่ฮาร์ดร็อค ต้องใช้บิตที่มีวัสดุที่ทนทานและทนต่อการสึกหรอมากกว่า ดอกสว่านติดอยู่ที่ปลายสายสว่าน
- เชือกเจาะ: สตริงสว่านคือชุดของท่อเชื่อมต่อที่ส่งแรงหมุนและแรงดันตามแนวแกนจากเครื่องเจาะไปยังสว่าน ทำจากเหล็กความแข็งแรงสูง และได้รับการออกแบบให้ทนทานต่อความเค้นและแรงบิดสูงที่เกิดขึ้นระหว่างกระบวนการเจาะ ความยาวของสายสว่านอาจแตกต่างกันไปขึ้นอยู่กับความลึกของรูที่กำลังเจาะ
- ระบบขับเคลื่อนโรตารี: ระบบขับเคลื่อนแบบหมุนมีหน้าที่หมุนชุดสว่านและดอกสว่าน โดยทั่วไปจะประกอบด้วยมอเตอร์ไฟฟ้าหรือไฮดรอลิกที่ให้พลังงานในการหมุน มอเตอร์เชื่อมต่อกับชุดสว่านผ่านกระปุกเกียร์หรือกลไกขับเคลื่อนโดยตรง ซึ่งช่วยให้ควบคุมความเร็วในการหมุนได้อย่างแม่นยำ
- ระบบฟีด: ระบบป้อนจะใช้แรงกดตามแนวแกนกับชุดสว่านและดอกสว่าน อาจเป็นได้ทั้งระบบไฮดรอลิกหรือเครื่องกล ระบบป้อนไฮดรอลิกพบได้ทั่วไปในเครื่องเจาะหินโรตารีสมัยใหม่ เนื่องจากมีการควบคุมที่ดีกว่าและสามารถปรับแรงป้อนได้ตามเงื่อนไขการขุดเจาะ ระบบป้อนช่วยให้มั่นใจได้ว่าดอกสว่านจะสัมผัสกับพื้นผิวหินอย่างต่อเนื่อง เพื่อป้องกันไม่ให้กระดอนหรือสูญเสียคมตัด
- ระบบฟลัชชิง: ระบบชะล้างใช้เพื่อขจัดเศษหินออกจากรูเจาะ โดยทั่วไปจะใช้น้ำหรืออากาศเป็นตัวกลางในการชะล้าง เมื่อใช้น้ำ น้ำจะถูกสูบไปตามสายสว่านและไหลออกผ่านดอกสว่าน เพื่อนำส่วนที่ตัดขึ้นสู่ผิวน้ำ การชะล้างด้วยอากาศมักใช้ในงานเจาะแบบแห้งหรือในพื้นที่ที่ขาดแคลนน้ำ ระบบชะล้างยังช่วยให้ดอกสว่านเย็นลงและลดการสึกหรอ
กระบวนการทำงานของเครื่องเจาะหินโรตารี
- การตั้งค่าและการวางตำแหน่ง: ก่อนเริ่มกระบวนการเจาะ จำเป็นต้องติดตั้งและวางตำแหน่งเครื่องเจาะหินโรตารีอย่างเหมาะสม โดยปกติเครื่องจักรจะติดตั้งบนแพลตฟอร์มเคลื่อนที่ เช่น รถบรรทุกหรือรถตีนตะขาบ ซึ่งช่วยให้เคลื่อนย้ายไปยังสถานที่ขุดเจาะต่างๆ ได้อย่างง่ายดาย ผู้ปฏิบัติงานใช้ระบบควบคุมของเครื่องจักรเพื่อวางตำแหน่งแท่นขุดเจาะเหนือตำแหน่งรูเจาะที่ต้องการ และปรับมุมของสายสว่าน
- การรุกครั้งแรก: เมื่อเครื่องจักรอยู่ในตำแหน่งแล้ว ผู้ปฏิบัติงานจะเริ่มระบบขับเคลื่อนแบบหมุนเพื่อหมุนชุดสว่านและดอกสว่าน ในเวลาเดียวกัน ระบบป้อนจะออกแรงกดตามแนวแกนเล็กน้อยกับดอกสว่าน เมื่อดอกสว่านเริ่มตัดเข้าไปในหิน ระบบชะล้างจะถูกเปิดใช้งานเพื่อเอากิ่งออก
- การเจาะอย่างต่อเนื่อง: ขณะที่ดอกสว่านเจาะลึกเข้าไปในหิน ผู้ปฏิบัติงานจะค่อยๆ เพิ่มแรงดันตามแนวแกนและความเร็วในการหมุนเพื่อรักษาอัตราการเจาะที่มีประสิทธิภาพ ระบบชะล้างจะขจัดรอยตัดอย่างต่อเนื่อง เพื่อให้มั่นใจว่ารูเจาะยังคงชัดเจน ผู้ปฏิบัติงานจะตรวจสอบพารามิเตอร์การเจาะ เช่น แรงบิด แรงป้อน และอัตราการเจาะ เพื่อให้แน่ใจว่ากระบวนการเจาะดำเนินไปอย่างราบรื่น
- ส่วนขยายของสตริงสว่าน: เมื่อรูเจาะลึกขึ้น จำเป็นต้องขยายสายสว่าน ทำได้โดยการเพิ่มท่อเจาะเพิ่มเติมเข้ากับสายสว่าน ผู้ปฏิบัติงานหยุดกระบวนการเจาะ ปลดสายสว่านออกจากเครื่องเจาะ และติดท่อเจาะใหม่ จากนั้น สายสว่านจะเชื่อมต่อกับเครื่องจักรอีกครั้ง และกระบวนการเจาะจะดำเนินการต่อ
- เสร็จสิ้นการขุดเจาะ: เมื่อถึงความลึกที่ต้องการแล้ว ผู้ปฏิบัติงานจะหยุดระบบขับเคลื่อนโรตารีและระบบป้อน จากนั้นจึงดึงสายสว่านออกจากรูเจาะอย่างช้าๆ และถอดดอกสว่านออก มีการตรวจสอบรูเจาะเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดที่กำหนด
เครื่องเจาะหินโรตารีประเภทต่างๆ

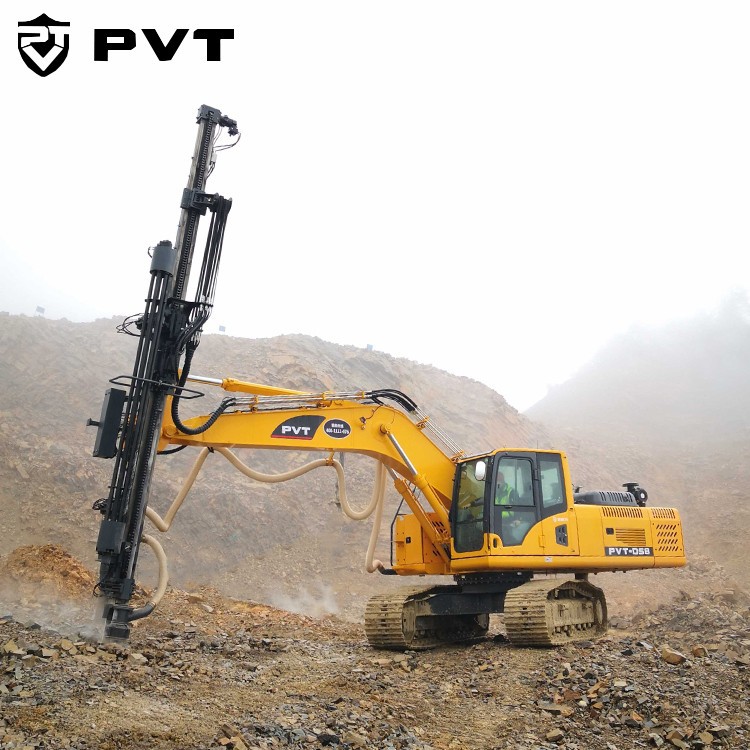

- แท่นขุดเจาะหินค้อนยอดนิยม: กแท่นขุดเจาะหินค้อนยอดนิยมเป็นเครื่องเจาะหินโรตารีประเภทหนึ่งที่ใช้ระบบตอกกระแทกบน ในระบบนี้ ค้อนจะอยู่ที่ด้านบนสุดของสายสว่าน และจะส่งพลังงานสูงไปยังดอกสว่าน แท่นขุดเจาะประเภทนี้เหมาะสำหรับการขุดเจาะในชั้นหินแข็ง และมักใช้ในการดำเนินการเหมืองแร่และเหมืองหิน
- แท่นขุดเจาะหินพื้นผิว-แท่นขุดเจาะหินพื้นผิวถูกออกแบบมาสำหรับการเจาะบนพื้นผิวดิน สามารถใช้งานได้หลากหลาย เช่น การเจาะหลุมระเบิด การขุดเจาะธรณีเทคนิค และการขุดฐานราก แท่นขุดเจาะหินพื้นผิวมีจำหน่ายในขนาดและรูปแบบต่างๆ ขึ้นอยู่กับข้อกำหนดเฉพาะของโครงการ
ข้อดีของเครื่องเจาะหินโรตารี
- ประสิทธิภาพสูง: เครื่องเจาะหินโรตารีสามารถเจาะรูได้อย่างรวดเร็วและมีประสิทธิภาพ โดยเฉพาะในชั้นหินแข็ง การรวมกันของแรงหมุนและแรงดันตามแนวแกนทำให้ดอกสว่านสามารถตัดผ่านหินได้ในอัตราที่ค่อนข้างสูง
- ความเก่งกาจ: เครื่องจักรเหล่านี้สามารถใช้งานได้หลากหลาย ตั้งแต่โครงการก่อสร้างขนาดเล็กไปจนถึงการทำเหมืองขนาดใหญ่ สามารถเจาะรูที่มีเส้นผ่านศูนย์กลางและความลึกต่างกันได้ ทำให้เหมาะสมกับสภาพทางธรณีวิทยาต่างๆ
- ความแม่นยำ: เครื่องเจาะหินโรตารีสมัยใหม่มีระบบควบคุมขั้นสูงที่ช่วยให้สามารถควบคุมพารามิเตอร์การเจาะได้อย่างแม่นยำ เพื่อให้แน่ใจว่ารูเจาะได้รับการเจาะตามข้อกำหนดเฉพาะที่ต้องการ โดยมีความแม่นยำและความสามารถในการทำซ้ำสูง
บทสรุป
ในฐานะที่เป็นเครื่องเจาะหินฉันเข้าใจถึงความสำคัญของการจัดหาอุปกรณ์คุณภาพสูงที่ตรงตามความต้องการของลูกค้า หลักการทำงานของเครื่องเจาะหินโรตารีนั้นขึ้นอยู่กับการผสมผสานระหว่างระบบเครื่องกล ไฮดรอลิก และระบบไฟฟ้าที่ทำงานร่วมกันเพื่อให้ได้การเจาะที่มีประสิทธิภาพและแม่นยำ ไม่ว่าคุณจะเกี่ยวข้องกับเหมืองแร่ การก่อสร้าง หรือเหมืองหิน เครื่องเจาะหินแบบหมุนสามารถเป็นทรัพย์สินที่มีค่าสำหรับการดำเนินงานของคุณได้
หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับเครื่องเจาะหินของเรา หรือต้องการหารือเกี่ยวกับข้อกำหนดในการขุดเจาะเฉพาะของคุณ โปรดติดต่อเรา เรามุ่งมั่นที่จะมอบโซลูชั่นที่ดีที่สุดและการสนับสนุนสำหรับโครงการของคุณ
อ้างอิง
- “คู่มือวิศวกรรมการขุดเจาะ” โดย John Doe
- "กลศาสตร์หินในการขุดเจาะ" โดย Jane Smith
- รายงานอุตสาหกรรมเทคโนโลยีการขุดเจาะหินจากสถาบันวิจัยชั้นนำ
